Nuovi dati – Datalogging goes on


Nuovi test, nuovi dati, ancora difficoltà.

In una giornata particolarmente ventosa, venerdì 20 gennaio, abbiamo pensato di sfruttare l’occasione e misurare dati più realistici, avendo a che fare con vento “vero” a terra dell’ordine di 3-4 m/s, più che sufficienti per avviare la nostra piccola turbina. Purtroppo abbiamo avuto la dabbenaggine di non fissare il VentolINO al suolo, con conseguente rovinosa caduta della torretta e della turbina quando girava, più o meno, a 200 giri/min… caspita, un disastro! Il weekend è trascorso perciò nella riparazione del danno (oltre all’esternazione di colorite espressioni 😉 ) e nella nuova acquisizione di pochi dati, ancora con turbina priva di carico.

Ebbene, ancora non siamo ai risultati attesi: ci aspetteremmo valori di λ intorno a 1,4 – 1,5 , invece otteniamo poco più di 1,0. Eppure stiamo lavorando in similitudine geometrica e fluidodinamica con il VentolONE big!

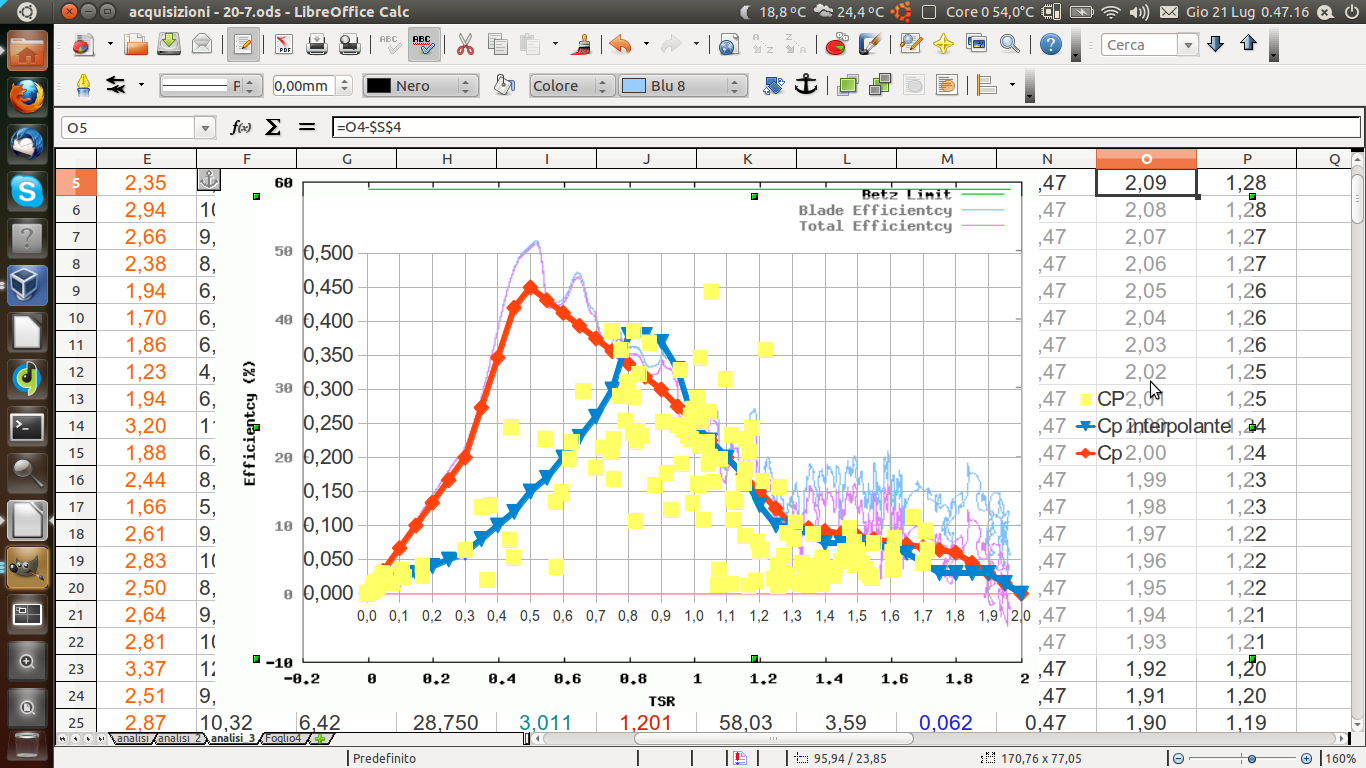

prestazioni del VentolONE big

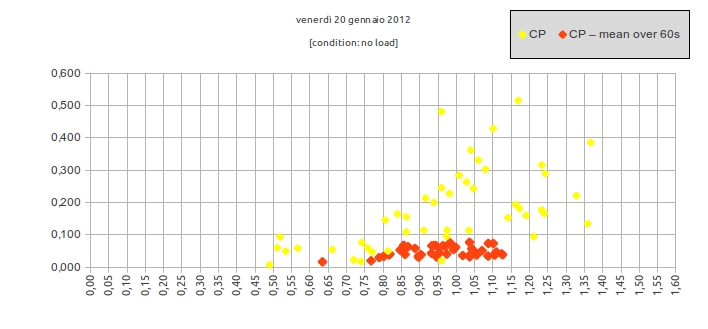

prestazioni (parziali) del VentolINO

Abbiamo avuto modo di notare, tra le altre cose, come il fissaggio delle pale sia particolarmente arduo, anzi, di fatto impossibile nella configurazione attuale: già a 100 giri/min queste subiscono una accelerazione centrifuga del centro di massa (posto, a circa 45mm dal perno di fissaggio) pari 2,6 g (circa 26 m/s2), che non è uno scherzo! Facile immaginare quello che poi accade nella realtà, cioè una “apertura” delle pale che, a lungo andare, tende a frenare la turbina stessa e a far scendere λ intorno a 0,75. Effettivamente non abbiamo pensato di misurare l’angolo di attacco dopo pochi giri, per vedere se lo spostamento è immediato, il che giustificherebbe il valore ridotto di λ. Rimedieremo!

Conclusioni parziali: accidenti, queste pale vanno fissate in qualche maniera! magari anche drastica (un ulteriore perno), pur di poter sviluppare test accurati e raggiungere l’obiettivo di definire i parametri ottimali per il nostro VentolINO.

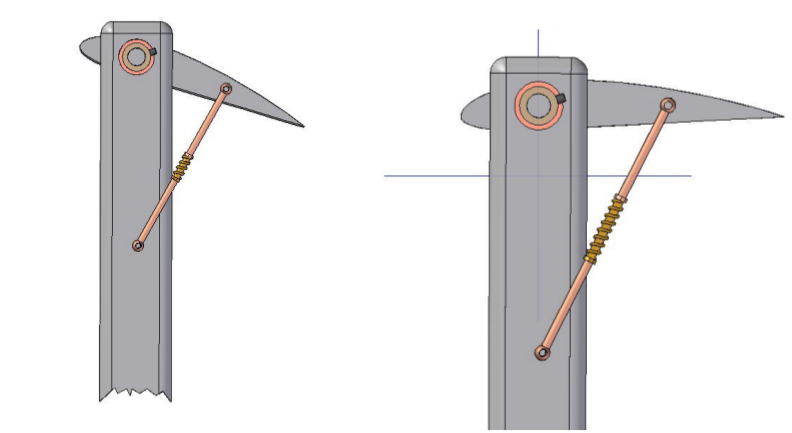

Inoltre: l’apertura delle pale suggerisce un possibile sistema per la frenatura dinamica della turbina: come da figura che segue, si potrebbe immaginare un sistema a molla, con molla non lineare, che intervenga solamente oltre un certo numero di giri: da pensare!

(image from an unknown turbine report)

As anyone can see in the above images we are getting on with tests. Unfortunately a wind gust dropped the VentolINO turbine down, so it took all the weekend to repair the damage: damn!

So we have some new data, but always lower than what we expected: since we works in geometric and fluid dynamics similarity, λ should reach a 1,4 – 1,5 value, like past summer. We noticed blades always pitch from 9 degrees outside, and than turbine comes to a smooth stop. So this could be the reason: it depends if it happens immediately, already at a low RPM. If so, a possible solution could be to add another one pin to prevent pitching.

This could also be a possible way to dynamically to slow down turbine RPM, may be with a non linear spring, just like the above image.
