Turbina Aloise, primissimi test – Aloise turbine, early tests

Un pochino recidivi torniamo al sistema di tests montato sul pick-up, in una versione molto migliorata e di facile montaggio: il test ha riguardato la turbina Aloise che abbiamo esposto alla Mafer Faire di Roma, nella versione con le pale sagomate con profilo alare.

Non abbiamo registrato dati di velocità e prestazioni per mancanza di tempo, ci torneremo ovviamente: empiricamente abbiamo ricavato una velocità di rotazione intorno a 200 giri/min, con velocità del vento indotto pari a 20km/h, ovviamente senza carico. La turbina si auto-avvia, a parte il caso già verificato sia numericamente che in galleria del vento in cui una pala presenta la corda perpendicolare alla direzione del vento. Per risolvere la questione abbiamo già in mente qualche idea però!

Per ora godetevi il video!

——

Again we are back with our pick-up, testing the new turbine we are going to build as a kit: the turbine is the one we proposed at Maker Faire Rome 2014, 2 weeks ago.

By now no measures were collected, due to a lack of time: just a simple test to verify if the turbine works well with no load, and if it is able to autostart. Well, it seems we reached 200RPM at 20 km/h, more or less, and there is only one position the turbine suffers to start, when the blade chord is perpendicular to wind. No problem: we have got some ideas in order to solve this problem!

Aloise turbine with FX63-137 airfoil blades

Aloise turbine with FX63-137 airfoil blades

Annunci

I link del weekend – Weekend links

Come i lettori avranno ormai capito, utilizziamo a fondo Internet per il nostro progetto, alla ricerca di nuove idee e di nuove soluzioni, restandone sempre piacevolmente sorpresi.

Avviamo quindi questa nuova rubrica dedicata a siti e link che ci hanno colpito positivamente durante la navigazione. Questa settimana tocca a 4 soggetti:

  • reddit: è un aggregatore social di link, forse non conosciutissimo in Italia; la pagina che linkiamo riguarda le notizie relative alle VAWT in ordine cronologico dalla più recente
  • otherpower.com: interessantissimo sito del fai-da-te relativo ad eolico e rinnovabili
  • windstuffnow.com: è il sito del signor Lenz, quello della turbina che abbiamo sfruttao e modificato tanto a Zanzibar quanto a Ilembula
  • zoetrope: progetto di turbina open-source realizzato da un gruppo di persone che si occupa di scienza applicata alle rinnovabili

As our followers should have learnt, we love Internet, since we can find so many new ideas and solutions for our project. Today we suggest 4 links, really interesting

  • reddit: a social aggregator, not so well known in Italy
  • otherpower.com: a usefull site about renewables and DIY
  • windstuffnow.com: the site of mr. Lenz, whos turbine model we started from for our porject in 2011 and 2012 in Zanzibar and Ilembula
  • zoetrope: an open-source vertical-axis wind turbine that can be built at home and with locally sourced materials

Alette e palette – blades improvements

Altre modifiche in corso! Al fine di ottimizzare le prestazioni, in analogia con esperienze analoghe (vedasi windgenkits e la discussione su vawts.net) abbiamo pensato di integrare delle alette di estremità alle pale, per recuperare l’energia altrimenti persa in turbolenze, scie e vortici.

In letteratura aeronautica si parla di un 2-3%. Nel nostro caso anche questo aspetto è da verificare sperimentalmente.

Maggiori informazioni anche semplicemente su wikipedia.

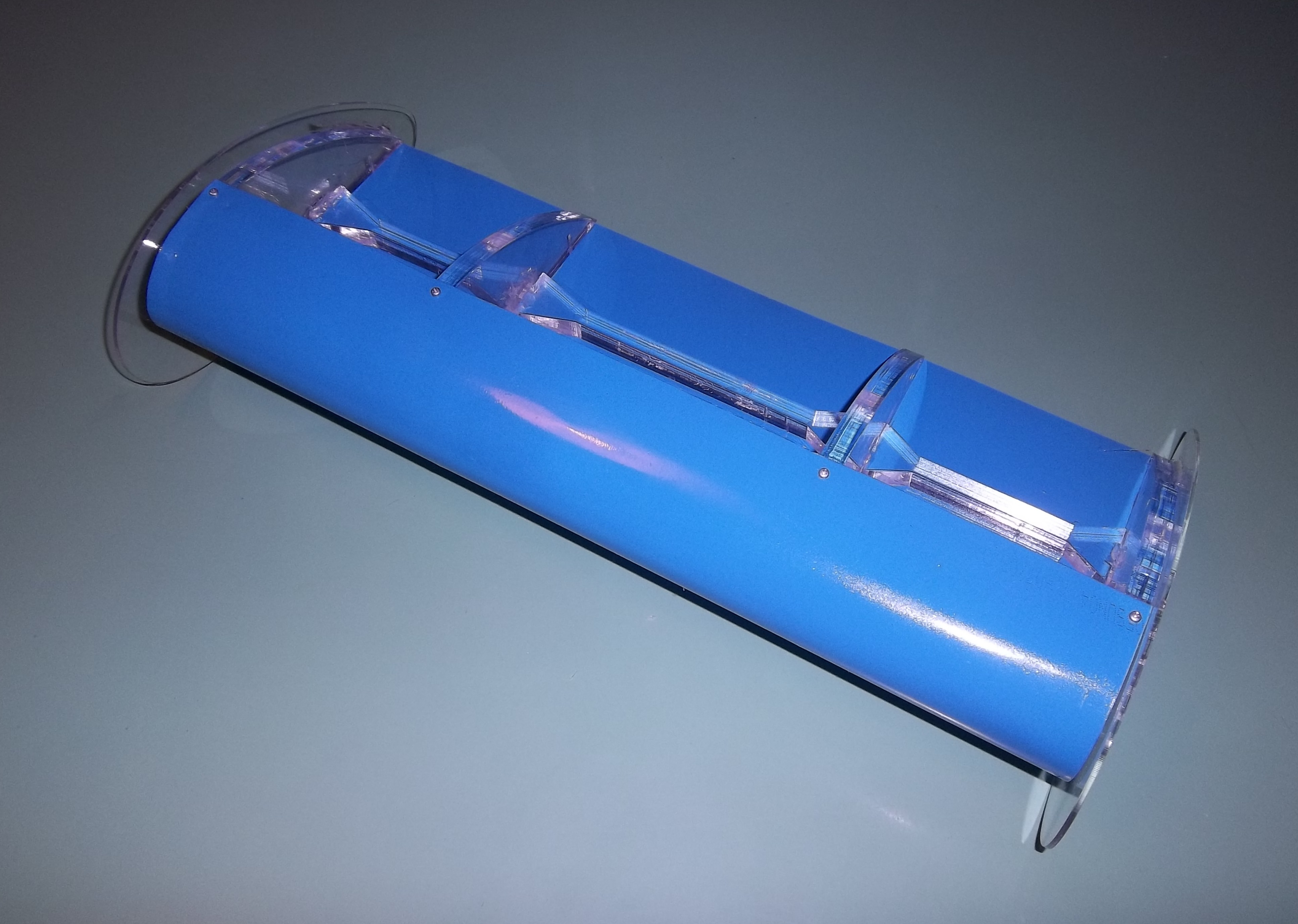

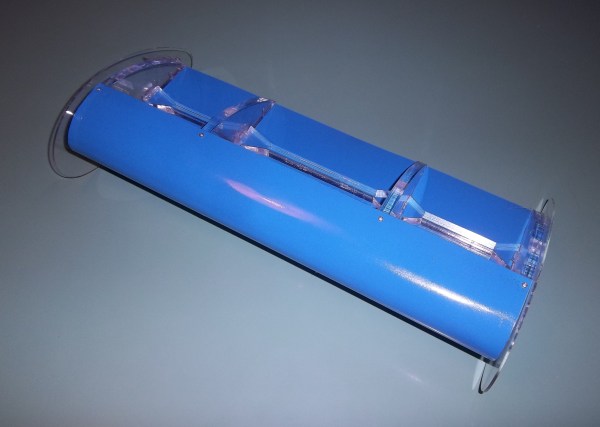

Peraltro, per non realizzare ex-novo le pale stesse e i profili, abbiamo pensato per ora di applicare semplicemente una piccola sagoma alle due basi, come si vede in figura, ancora una volta realizzati per il tramite di Vectorealism:


La versione definitiva prevede già fin d’ora l’integrazione delle alette nella sagoma stessa.

In order to improve turbine efficency we added two winglets to each blade, one on each side, just like windgenkits and vawts.net.

PASWAT says:

Winglets will create a small increase in the lift to drag ratio, and that will create a small increase in the overall energy conversion. Most of the energy conversion for conventional VAWT occurs on the upwind pass of the blades (about 80%). So if the winglet extends inward from the blade, it will have the most effect. A winglet extending outward from the blade must be considered from the perspective of added drag when upwind versus less tip vortex losses when downwind.

This improvement aims to reduce vortex, blade tip losses: it should be around 2-3%. Obviously we need to test this.
As you can see in the above images, we simply added a thin shape to the external airfoils, just to mantain the previous ones and reduce costs. The final version will include the winglets directly in the whole structure.
