Angolo di attacco e offset angolare


In base  ai grafici riportati si trae anche un’altra conclusione.
Infatti, dal momento che al crescere della velocità relativa si osserva un aumento del numero di Reynolds, e che al crescere del numero di Reynolds cresce il coefficiente di portanza e il rapporto CL/CD, allora appare evidente come sia opportuno sfruttare appieno tale effetto facendo sì che, nel punto sull’orbita delle pale in cui la velocità relativa è massima, cioè quando velocità del vento e velocità tangenziale sono allineate e iso-orientate, la pala presenti un angolo di attacco il più opportuno possibile, funzione del profilo della pala stessa.

Nel caso del profilo MVA-227 il picco del rapporto CL/CD si ha intorno a 5°.
Pertanto sarà necessario montare le pale con un opportuno offset angolare di 5°, come nella figura 2 indicato.

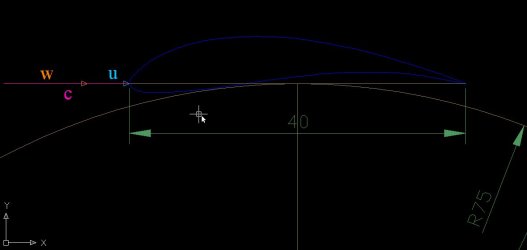

figura 1: soluzione SENZA offset angolare


figura 2: soluzione in presenza di offset angolare di 5°


figura 3: configurazione completa
